- 品牌：是
- 處理量：1-50m3/h
- 產地：山東濰坊
- 適用范圍：各類污水廢水處理
- 尺寸規格：根據型號定制
- 流量計規格：根據型號來定

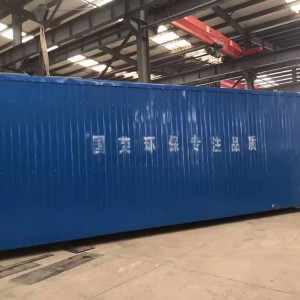

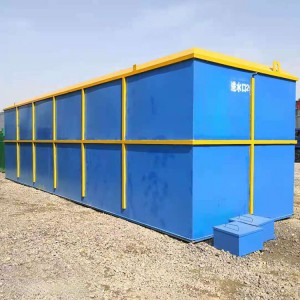

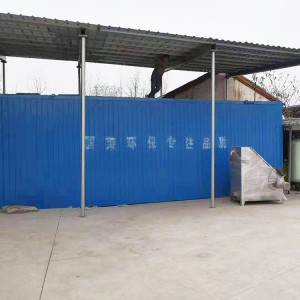

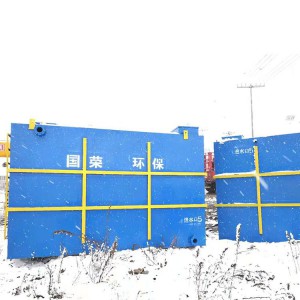

一、地埋式污水處理設備概述
本公司地埋式生活污水處理設備采用國際先進的生物處理工藝，集去除BOD5、COD、NH3-N于一身，具有技術性能穩定可靠，處理效果好，投資省，占地少，維護方便等優點。我公司也可根據客戶要求同時配套中水回用設備。
二、產品特點
1、埋設于地表以下，設備上面的地表可作為綠化或其他用地，不需要建房及采暖、保溫。
2、二級生物接觸氧化處理工藝均采用推流式生物接觸氧化，其處理效果優于完全混合式或二級串聯完全混合式生物接觸氧化池。并比活性污泥池體積小，對水質的適應性強，耐沖擊負荷性能好，出水水質穩定，不會產生污泥膨脹。池中采用新型彈性立體填料，比表面積大，微生物易掛膜，脫膜，在同樣有機物負荷條件下，對有機物去除率高，能提高空氣中的氧在水中溶解度。
3、生化池采用生物接觸氧化法，其填料的體積負荷比較低，微生物處于自身氧化階斷，產泥量少，僅需三個月（90天）以上排一次泥（用糞車抽吸或脫水成泥餅外運）。
4、該地埋式生活污水處理設備的除臭方式除采用常規高空排氣，另配有土壤脫臭措施。
5、整個設備處理系統配有全自動電氣控制系統和設備故障報警系統，運行安全可靠，平時一般不需要專人管理，只需適時地對設備進行維護和保養。
6.設備所有管道采用PVC管或不銹鋼管，管道間連接用PVC粘結劑粘結或不銹鋼焊接，填料采用懸浮型生物填料作生物載體，生物量大、易掛膜、不結球、不堵塞
三、 地埋式生活污水處理裝置的幾種使用方法
? 能夠處理生活系統綜合性廢水及其相類似的有機污水；
? 采用玻璃鋼、不銹鋼結構，具有耐腐蝕、抗老化等優良特性，使用壽命長達 50 年以上；
? 全套裝置施工簡單、操作容易，所有機械設備均為自動化控制，全部裝置可設置于地表以；
四、地埋式生活污水處理裝置的適用范圍
1、賓館、飯店、療養院、醫院；
2、住宅小區、村莊、集鎮；
3、車站、飛機場、海港碼頭、船舶；
4、工廠、礦山、部隊、旅游點、風景區；
5、與生活污水類似的各種工業有機廢水。
五、地埋式污水處理裝置規格、型號
|
代號 |
a |
b |
c |
h |
h1 |
L |
L1 |
W |
W1 |
|
WSZ-1B |
600 |
450 |
300 |
2.5 |
2.5 |
5.0 |
1.5 |
1.5 |
1 |
|
WSZ-2B |
600 |
450 |
300 |
2.5 |
2.5 |
7.5 |
2 |
2 |
1 |
|
WSZ-5B |
600 |
450 |
300 |
3.0 |
3.0 |
10.0 |
2 |
3 |
3 |
|
WSZ-10B |
600 |
450 |
300 |
3.0 |
3.0 |
14.0 |
3 |
4 |
3 |
|
進水BOD |
200 |
300 |
400 |
500 |
300 |
400 |
500 |
600 |
400 |
500 |
600 |
700 |
|
|
出水BOD |
20 |
20 |
20 |
20 |
30 |
30 |
30 |
30 |
60 |
60 |
60 |
60 |
|
|
WSZ—1 |
處理水量 |
2 |
1.5 |
1 |
0.8 |
2 |
1.5 |
1 |
0.8 |
1.3 |
0.9 |
0.8 |
0.8 |
|
WSZ--2 |
3 |
2.5 |
2 |
1.5 |
3 |
2.5 |
2 |
1.5 |
2.4 |
1.8 |
1.5 |
1.5 |
|
|
WSZ--5 |
6 |
5 |
4 |
3 |
5.5 |
4.5 |
3.5 |
2.5 |
4.8 |
3.6 |
3 |
2.5 |
|
|
WSZ--10 |
12 |
10 |
8 |
6 |
11 |
9 |
7 |
5 |
9.5 |
7.6 |
6 |
5 |
|
七、地埋式生活污水處理裝置的基礎安裝、使用、維護
1、基礎：WSZ系列設備如放置在地坪以上，只需準備一塊與設備外形相同的混凝土地坪作為基礎。基礎承壓必須大于4T/m2，也同時要求水平、平整。
如設備埋于地坪以下，基礎標高必須小于或等于設備標高并保證下雨不積水，基礎一般是素混凝土（是否配筋視當地地質情況而定）。
2、安裝：根據安裝圖就位，各箱體依次就位，箱體的位置、方向不能放錯，互相間距必須準確，并連接好管道。
在設備內注入清水，檢查各管道有無滲漏，若無則箱體四周覆土，直至設備檢查孔，并平整地面。把電控箱控制線與水泵接通，電控箱與電源接通，接線時注意風機、電機的轉向，必須與風機所指方向相同。
八、地埋式污水處理設備的工藝流程圖
|
項目\型號 |
WSZ-1 |
WSZ-3 |
WSZ-5 |
WSZ-7.5 |
WSZ-10 |
WSZ-15 |
WSZ-20 |
WSZ-30 |
WSZ-40 |
WSZ-50 |
|
|
處理量m3/h |
1 |
3 |
5 |
7.5 |
10 |
15 |
20 |
30 |
40 |
50 |
|
|
設備件數 |
1 |
1 |
1 |
1 |
2 |
2 |
2 |
3 |
4 |
4 |
|
|
污泥吸附及初沉池 |
1.8 |
5.5 |
9 |
14 |
18 |
27 |
36 |
50 |
82 |
100 |
|
|
接觸氧化池(m3) |
5.0 |
14.5 |
24 |
36 |
44 |
63 |
83 |
130 |
170 |
200 |
|
|
二沉池表面負荷 |
1.2 |
1.3 |
1.3 |
1.3 |
1.2 |
1.2 |
1.5 |
1.5 |
1.5 |
1.6 |
|
|
消毒池(m3) |
0.6 |
1.8 |
2.8 |
4 |
5.5 |
8 |
10 |
15 |
20 |
25 |
|
|
風機 |
型號 |
HC-25IS |
HC-30IS |
HC-50C |
HC-50IS |
HC-60IS |
HC-80S |
HC-100S |
HC1-100S |
HC-100S |
HC-100S |
|
功率(kw) |
0.4 |
0.75 |
1.5 |
2.2 |
2.2 |
3.7 |
5.5 |
5.5 |
5.5×2 |
5.5×2 |
|
|
臺數 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
3 |
3 |
|
|
水泵 |
型號 |
AS10-2CB |
AS16-2CB |
AS30-2CB |
|||||||
|
功率(kw) |
1.0 |
1.6 |
2.9 |
||||||||
|
最大件重(t) |
5 |
6 |
7 |
10 |
8 |
10 |
10.5 |
10.5 |
10.5 |
12 |
|
|
設備總重(t) |
5.5 |
6.5 |
8 |
11 |
17 |
20 |
21 |
29 |
38 |
42 |
|
|
占地面積(m2) |
6 |
14 |
20 |
30 |
50 |
65 |
75 |
115 |
155 |
185
|
|
注：以上參數及設備尺寸僅供參考，設計時請以我公司實際參數及圖紙尺寸為準！
